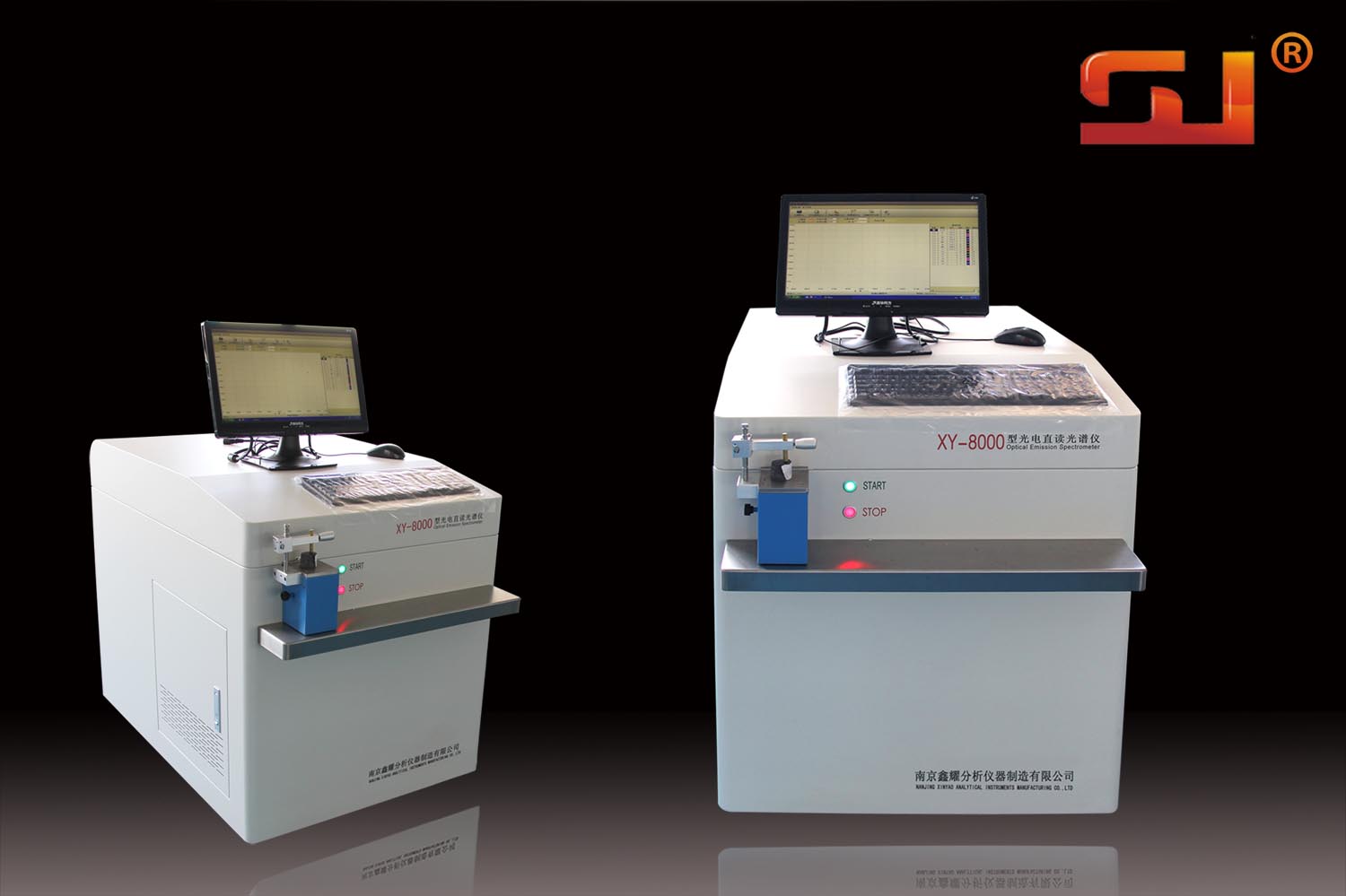

XY-8000直读光谱分析仪用途：

　　直读光谱分析仪是通过激发后金属发射光来判断金属的具体组成元素，直读光谱主要用于分析黑色金属及有色金属成份的快速定量分析仪器。广泛应用于冶金、机械及其他工业部门，进行冶炼炉前的在线分析以及中心实验室的产品检验，是目前更方便的检测仪器。

XY-8000直读光谱分析仪原理：

直读光谱分析仪主要由激发光源、分光系统、测控系统、数据处理四部分组成。金属材料中的各种元素被光源激发后会发出各个元素丰富的特征光谱，各种元素的光谱谱线通过分光系统自动排列出按照波长排列好的各元素谱线，各种元素谱线照射在光电倍增管上，通过光电倍增管转换成光电流，元素光谱强度与光电流强度成正比例关系，即光谱越强光电流越大，所测元素的光谱谱线强度与所测元素的含量有一定的函数关系。再由光电流大小通过数据处理得出所测元素含量。测控系统是用于控制光谱激发时和激发前的仪器操作；光电倍增管信号的测量、数字化和存储；通讯，接收计算机命令等。

XY-8000直读光谱分析仪特点：

光学系统：(OPtics)

主光路部分包括：2400刻线/mm的标准光栅；稳定可靠的750mm焦距罗兰圆出缝架。折返式前光路设计，使光路结构更加紧凑；方便可拆卸的光窗及入射狭缝设计，使维护清洁更加简单。

出射狭缝采用德国高精度加工中心整体加工，包括所有可能用到的120个分析通道精确定位，可以满足各种基体元素分析；这种设计方式，为以后增加通道带来方便。

铝合金整体光学室与特制加热恒温设计，确保光学室系统长期稳定性。

氩气流冲洗确保光学系统洁净，减少定期检修次数。根据应用不同，光学室可以用真空及非真空状态。

光源：(Source)

采用全固态免维护激发光源，使得分析结果非常稳定，单脉冲火花检测技术，激发光源激发频率在100-1000Hz，可一次性读取所有分析通道的1000次脉冲火花数据。

数据输出系统：(Readout)

光谱仪应用S-1000型输出和控制系统。S-1000采用固态电子学设计，可以适用于各种类型的PC。模块化的设计使分析通道的添加变得简单快捷。另外该设计能够防止电磁干扰，而且免于维护。

软件系统：(Software)

此软件系统使分析工作更有效率，其界面简单，分析过程简单明了，分析数据可靠准确。

XY-8000直读光谱分析仪标准配置：

1、光谱仪主机     一台（12个通道）

2、数据处理软件   一套

3、品牌计算机     一套（联想）

4、激光打印机     一台（惠普）

5、备件、附件     一套

6、标准样品       一套





XY-8000直读光谱分析仪检测范围：

可用于多种基体分析： Fe、Co、Cu、Ni、Al、Pb、Mg、Zn、Sn等基体。下表列出了主要分析元素的测量范围，用户可根据实际需要参照表格进行通道的选择。

黑色金属主要分析元素及测量范围



分析元素	测量范围	波长(nm)	分析元素	测量范围	波长（nm）
C	0.0025-4.0	1930	W )	0.005-22.0	2204
Si(1)	0.0008-1.0	2881	Ti	0.0005-3.0	3372
Si(2)	0.001-5.0	2124	Cu(1)	0.001-1.0	3273
Mn(1)	0.001-3.0	2933	Cu(2)	0.005-7.5	2242
Mn(2)	0.01-20.0	2828	Al	0.001-9.0	3944
P	0.001-2.0	1782	Sn	0.001-3.0	1899
S	0.001-0.35	1807	Sb	0.002-0.2	2311
Cr(1)	0.001-5.0	2677	As	0.001-0.1	1890
Cr(2)	0.01-33.0	2989	B	0.0005-0.1	1826
Ni(1)	0.001-4.0	2316	Mg	0.001-0.2	2795
Ni(2)	0.02-45.0	2185	La	0.005-0.50	4123
Mo	0.001-10.0	2816	Co	0.001-2.5	2286
V	0.0008-6.0	3102	Zn	0.003-0.05	2138
Pb	0.001-0.4	4057	Ce	0.002-0.1	4486
Bi	0.002-0.1	3067	Nb	0.005-3.0	3194



有色金属主要分析元素及测量范围



分析元素	测量范围	波长(nm)	分析元素	测量范围	波长（nm）
Si	0.001-5.0	3905	Sm	0.0005-0.50	4467
Fe	0.005-0.5	2395	Ti	0.005-1.0	3372
Cu	0.005-2.5	5105	Cu	0.005-10.0	3273
Mn	0.001-20.0	2933	Ca	0.0005-0.1	4507
Ag	0.005-0.1	2828	Al	0.005-10.0	3944
P	0.001-2.0	1782	Sn	0.002-10.0	1899
B	0.002-0. 5	1807	Sb	0.005-0.5	2311
Cr	0.001-30.0	2677	As	0.001-0.1	1890
Cd	0.0005-0.50	2989	Ga	0.0005-0.50	2472
Ni	0.001-30.0	3414	Mg	0.005-10.0	2795
Pr	0.001-0.50	4225	La	0.001-0.50	4123
Mo	0.001-10.0	2816	Co	0.001-0.5	2286
V	0.0005-6.0	3102	Zn	0.001-10.0	2138
Pb	0.005-0.5	2833	Sr	0.002-0.5	4607
Bi	0.001-0.5	3067	Nb	0.001-0.5	3194



XY-8000直读光谱分析仪技术指标

1、激发光源：

⑴ 供电电压：50Hz、220V±1%

⑵ 输入功率：1.0KVA

⑶ 充电电容：预燃7.5μF，曝光1.5μF

⑷ 峰值电流：预燃120A，曝光30A

⑸ 主回路峰压：300VDC(采用自动调整峰压)

⑹ 引燃电路：脉冲幅度：+15KV

             辅助间隙：采用隧道二极管

             放电频率：数字光源100Hz--1000Hz



2、激发台

⑴ 样品台分析间隙：4mm

⑵ 充氩气样品架，无需水冷却

⑶ 分析时间间隔：一般不到1分钟



3、分光仪

⑴ 分析波段范围：160~450nm

⑵ 光栅：曲率半径  750mm

         刻划密度：2400线/mm

         刻划面积：30×50mm2

         闪耀波长（一级）：300nm

         线色散：0.55nm/mm

⑶ 入射狭缝宽度：20μm

⑷ 出射狭缝宽度：50μm、75μm

⑸ 光电倍增管：直径28mm,10级侧窗管，熔融石英或玻璃外壳

⑹ 允许多通道：24个（可扩张到48个通道）

⑺ 分光仪局部恒温：38℃±0.2℃



4、测控系统

⑴ 测控系统：采用单板机测量和控制，与上位计算机进行数据交换

⑵ 测量方式：分段积分

　　积分电容容量：0.047μF

　　重现性：RSD≤0.2%

⑶ 光电倍增管高压电源：

电压：-1000V

稳定度：8小时优于0.5%

　　高压调节：从-550V到-1000V变化，分8（0-7）档调整

　　高压设置：用户通过计算机软件改变



5、外形尺寸：

⑴ 主机：长1130mm×宽750mm×高920mm
